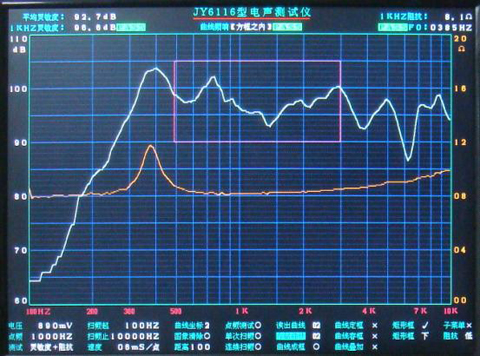

测试扬声器的灵敏度频率特性曲线、1KHZ灵敏度、平均灵敏度，阻抗频率特性曲线、1KHZ阻抗、谐振频率F0等，并能设定产品合格标准，自动判别产品品质。广泛使用于扬声器生产企业的设计、检测部门和生产流水线上。

⑴ 采用高性能的单片计算机和数字信号处理技术，组成扬声器专用测试系统。软件全部集成固化在集成电路內部,与采用通用计算机作为平台的测试仪器相比：可靠性超高、故障率极低，使用寿命特长、性价比最优。平均无故障工作时间MTBF≥10000小时，使用寿命超过20年。

⑵ 全中文界面，一看就懂；菜单式操作，即用即会。可24小时连续稳定工作，单机日测可达两万只左右。因为有掉电保护功能，参数不改变的情况下，操作只要一键触发，所以特别适合工厂流水线上使用。

⑶ 输出信号采用DDS数字频率合成技术，频率极其精准，而且不随工作时间改变；输出信号幅度数字程控输出，10mV步进调节，精度高,调整方便。

⑷ 输入信号多通道高速A/D同时数据采集，灵敏度和阻抗频率特性曲线及各种测试参数可快速一次测试，全部完成，效率高。

⑸ 可选择单独灵敏度测试、单独阻抗测试、同时灵敏度和阻抗测试。

⑹ 可选择点频测试、单次扫频测试、连续扫频测试。

⑺ 可选择设置矩形框、曲线定框、曲线容框以及1khz灵敏度、F0范围等其它QC指标,并分别自动辅助判断产品品质。合格，显示PASS；不合格，显示FAIL。

⑻ 测试参数自动掉电保护，另外还可存储50条产品特性曲线，并能随时读取。

⑼ 用户如有其它功能要求，酌情可作一些专门的设计修改。

⑴ 输出信号：双极性正弦波，最大输出功率≥15W,谐波失真 ≤ 1% 。

⑵ 频率范围：20HZ～20KHZ。频率误差：≤±1HZ。

⑶ 频率分布方式：1/24倍频程。

⑷ 信号幅度：30mV～6000mV(RMS)。幅度误差：≤±1％。

⑸ 信号幅度调节：数字程控10mV步进调节。

⑹ 扫频速度: 1ms/点～100ms/点，连续可调。

⑺ 声压传感器：1/2吋自由场电容传声器+配套前置放大器。

⑻ 灵敏度测试范围：60dB～110dB。测试误差≤±1dB（1KHz、94dB为基准）。

⑼ 阻抗测试量程：0Ω～20Ω或0～100Ω, 任意切换。测试误差≤±1％。

⑽ F0测试范围：50HZ～3KHZ。

⑾ 曲线坐标：有20HZ～20KHZ、100HZ～10KHZ和500HZ～5KHZ三种对数坐标，扫频起点和扫频终点在各自的坐标频率范围内任意调节。

⑿ 曲线叠加：测试曲线可选择叠加或不叠加显示，方便设计产品时分析比较。

⒀ 掉电保护：常用测试参数全部自动掉电保护，另外还可掉电保护50只产品的灵敏度频率特性曲线和阻抗频率特性曲线，并可随时读写。

⒁ 曲线框：测灵敏度，可选择设置矩形框、曲线定框、曲线容框，位置可调。

⒂ 显示器接口：标准VGA接口,与电脑显示器兼容, 采用1024×768分辨率。

⒃ 电源：交流220V±10％(50HZ)，主机功耗小于50W，可24小时连续工作。

⒄ 使用环境：环境温度0℃-40℃，相对湿度≤80％。

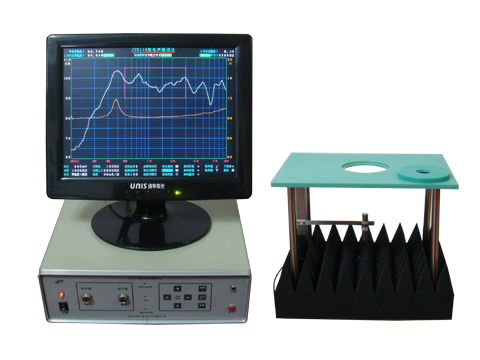

⒅ 尺寸重量：主机365×350×120，约6kg；测试架365×270×300，约1.5kg。
